Автомобиль Volkswagen Polo (Фольксваген Поло)Все автомобили » Volkswagen Polo (Фольксваген Поло) . 13.8. Топливный фильтр дизельного двигателя13.8.1 Топливный фильтр дизельного двигателя
1. Дизельный двигатель с рабочим объемом 1,4 л
2.
3. Дизельный двигатель с рабочим объемом 1,9 л
4.
...13.8.2 Дизельный двигатель с рабочим объемом 1,4 л ... Volkswagen Polo (Фольксваген Поло)">13.8.3 src="images/13-8.jpg" alt="" width="445" height="413"> "/>
1 — возвратный топливопровод
Голубой или соответственно с маркировкой голубого цвета.
2 — подводящий топливопровод
От топливного бака. Белый или соответственно с маркировкой белого цвета.
3 — зажим
4 — регулирующий клапан

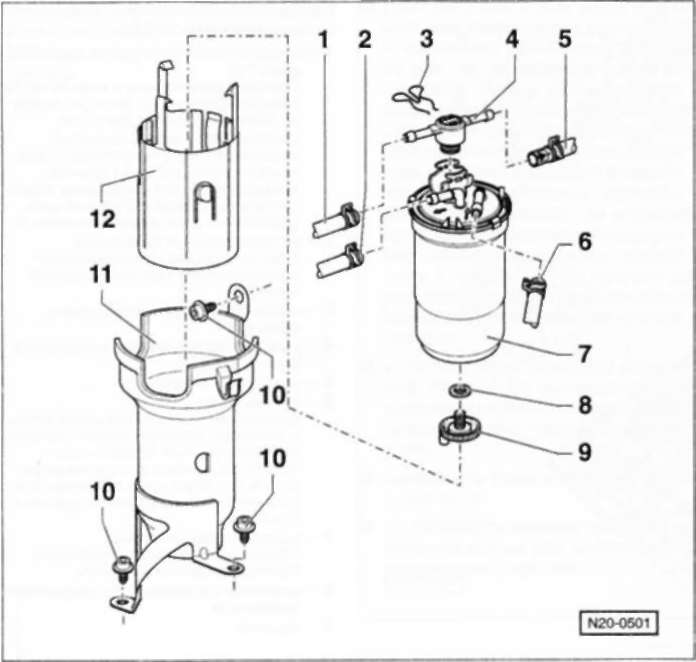

Монтажное положение: стрелка должна показывать в направлении к топливному баку. При замене фильтра удалить зажим и снять регулирующий клапан вместе с ...13.8.4 Дизельный двигатель с рабочим объемом 1,9 л ... Volkswagen Polo (Фольксваген Поло)">13.8.5 src="images/13-9.jpg" alt="" width="445" height="424">  "/>
1 — возвратный топливопровод
От ТНВД. Голубой или соответственно с маркировкой голубого цвета.
2 — подводящий топливопровод *
К ТНВД. Белый или соответственно с маркировкой белого цвета.
3 — зажим *
4 — регулирующий клапан
Монтажное положение: стрелка должна показывать в направлении ктопливному баку. При замене фильтра удалить зажим и снять регулирующий клапан вместе с ...
|
